Проектування децентралізованої системи гарячого водопостачання (ГВП) часто вимагає відмови від громіздких накопичувальних резервуарів на користь точок миттєвої генерації тепла. Електричний проточний водонагрівач — це складний термодинамічний комплекс, що передає енергію потоку рідини в режимі реального часу. Помилка у виборі потужності або ігнорування параметрів електромережі легко призводить до «ефекту холодної води» взимку або до критичного перевантаження лінії. Розберемо технічні нюанси, які допоможуть визначити, який проточний водонагрівач обрати для конкретних інженерних завдань.
Як правильно вибрати проточний водонагрівач: головні критерії та типи пристроїв
Процес нагріву базується на рівнянні теплового балансу: P = m · c_p · ΔT. Оскільки питома теплоємність води висока (4,184 кДж/(кг·°C)), для її миттєвого нагріву потрібні колоссальні обсяги енергії. Саме тому архітектура приладу та тип нагрівального елемента є критичними факторами вибору.
Принцип роботи: ТЕН чи відкрита спіраль?
- ТЕН (трубчастий електронагрівач): Резистивна нитка розміщена всередині трубки (найчастіше це мідна колба), простір заповнений діелектриком (периклазом). Система надійна, але має високу теплову інерційність. Після перекриття води залишкове тепло провокує локальне закипання, через що інтенсивно утворюється накип.
- Відкрита спіраль (технологія IES / Bare wire): Спіраль контактує безпосередньо з водою у полімерних каналах. Нагрів миттєвий. Завдяки високочастотним мікровібраціям змінного струму, спіраль механічно скидає кристали солей. Якщо у вашому регіоні висока жорсткість води, ця технологія стає майже безальтернативною.
Напірні та безнапірні моделі: у чому принципова різниця?
Топологія монтажу залежить від того, як прилад взаємодіє з гідростатичним тиском магістралі:
- Безнапірний (відкритого типу): Розрахований на одну точку. Запірна арматура ставиться виключно перед входом. Типовий приклад — кран водонагрівач або спеціалізована душова лійка. Внутрішня колба не тримає мережевий тиск.
- Напірний (закритого типу): Інтегрується безпосередньо в стояк і перебуває під постійним тиском (до 10 бар). Один водонагрівач проточний напірного типу (від 18 кВт) здатен обслуговувати одночасно кухню, умивальник та душ, працюючи в тандемі зі стандартними змішувачами.
Розрахунок потужності: який проточний водонагрівач обрати для ваших потреб
Продуктивність системи розраховується за формулою: V = (W · 14.3) / ΔT, де V — літри за хвилину, W — потужність у кВт, а ΔT — дельта температур (різниця між входом і виходом). Точний розрахунок гарантує, що ваш нагрівач води впорається з поставленим завданням.
Для кухонної мийки та рукомийника (3–5 кВт)
Мікро-формат (XXS/XS). Сюди входить компактний нагрівач води на кран або модуль під мийку/над мийкою. Потужності 3,5 кВт достатньо, щоб видати 2 літри теплої води за хвилину (до 35–38 °C) для миття рук. Часто такий кран з підігрівом підключається до звичайної розетки 230В.

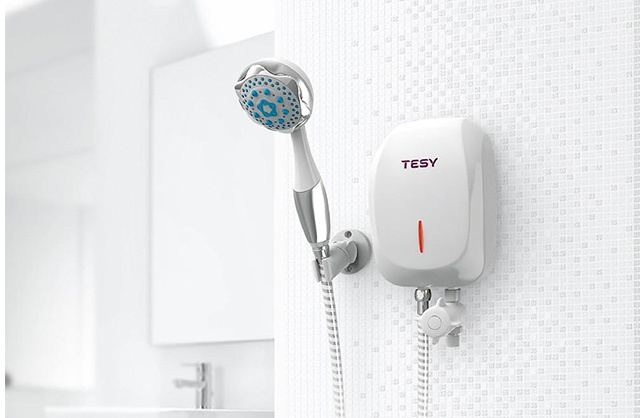

Для душу та комфортного купання (8–15 кВт)
Компакт-формат. Щоб комфортно прийняти душ, потрібен потік від 4 до 6 л/хв. Пристрої на 11-13,5 кВт забезпечують необхідний об’єм. Важливий нюанс: стандартна лійка з витратою 15-20 л/хв «задушить» прилад. Обов’язково встановлюється економний аератор (8 л/хв).
Для ванни та забезпечення всього будинку (від 18–24 кВт)
Повнорозмірні теплові станції для мультиточкового розбору. Пристрій на 24 кВт генерує до 12-14 літрів води на хвилину, що перекриває потреби тропічного душу. Вимагає виключно трифазного підключення.
Вплив сезонності: чому взимку продуктивність падає?
Влітку температура магістральної води становить +15 °C. Щоб отримати +40 °C, дельта температур дорівнює 25 °C. Взимку вода на вході опускається до +5 °C, і дельта зростає до 35 °C. Тому малопотужний кран з підігрівом води взимку видаватиме лише тоненьку цівку або ледь теплу воду. Потужність завжди потрібно розраховувати із запасом на зимовий період.
Технічні вимоги: що потрібно знати перед покупкою
Стан електропроводки та вибір перерізу кабелю
Проточний нагрівач води — найпотужніший побутовий прилад. Для безпеки потрібна виділена лінія, правильний переріз кабелю (мідь), індивідуальний автоматичний вимикач та ПЗВ (пристрій захисного відключення з струмом витоку 30 мА). Обов’язкова умова — надійне заземлення.
| Потужність (кВт) | Напруга (В) | Номінал автомата (А) | Мін. переріз кабелю (мідь, мм²) |
|---|---|---|---|
| 3.5 – 5.5 | 220 (1 фаза) | 16 – 25 | 3 × 2.5 |
| 6.5 – 8.0 | 220 (1 фаза) | 32 – 40 | 3 × 4.0 – 6.0 |
| 11.0 – 15.0 | 380 (3 фази) | 20 – 25 | 5 × 2.5 |
| 18.0 – 27.0 | 380 (3 фази) | 32 – 40 | 5 × 4.0 – 6.0 |
Однофазне чи трифазне підключення (220В vs 380В)
Однофазна мережа (220В) фізично здатна витримати навантаження до 8-10 кВт (у старому фонді — до 4 кВт). Якщо вам потрібен потужний теплообмінник для душової кабіни, необхідна трифазна мережа (380-400В) та відповідний дозвіл від енергопостачальника.
Тиск у системі та захист від сухого ходу
Апаратура не увімкне нагрів без команди. За це відповідає датчик протоку (турбінка з датчиком Холла або мембрана) та реле тиску. Якщо вода зникає, спрацьовує захист і система відключається, що унеможливлює сухий хід. Сучасні електронні системи також оснащені технологією «Air Detector», яка вимикає спіраль на кілька секунд при потраплянні повітряної пробки, запобігаючи її перегоранню. Для захисту від стрибків тиску (гідроудар) на вході ставлять редуктор.
Матеріали та функціональність сучасних проточників

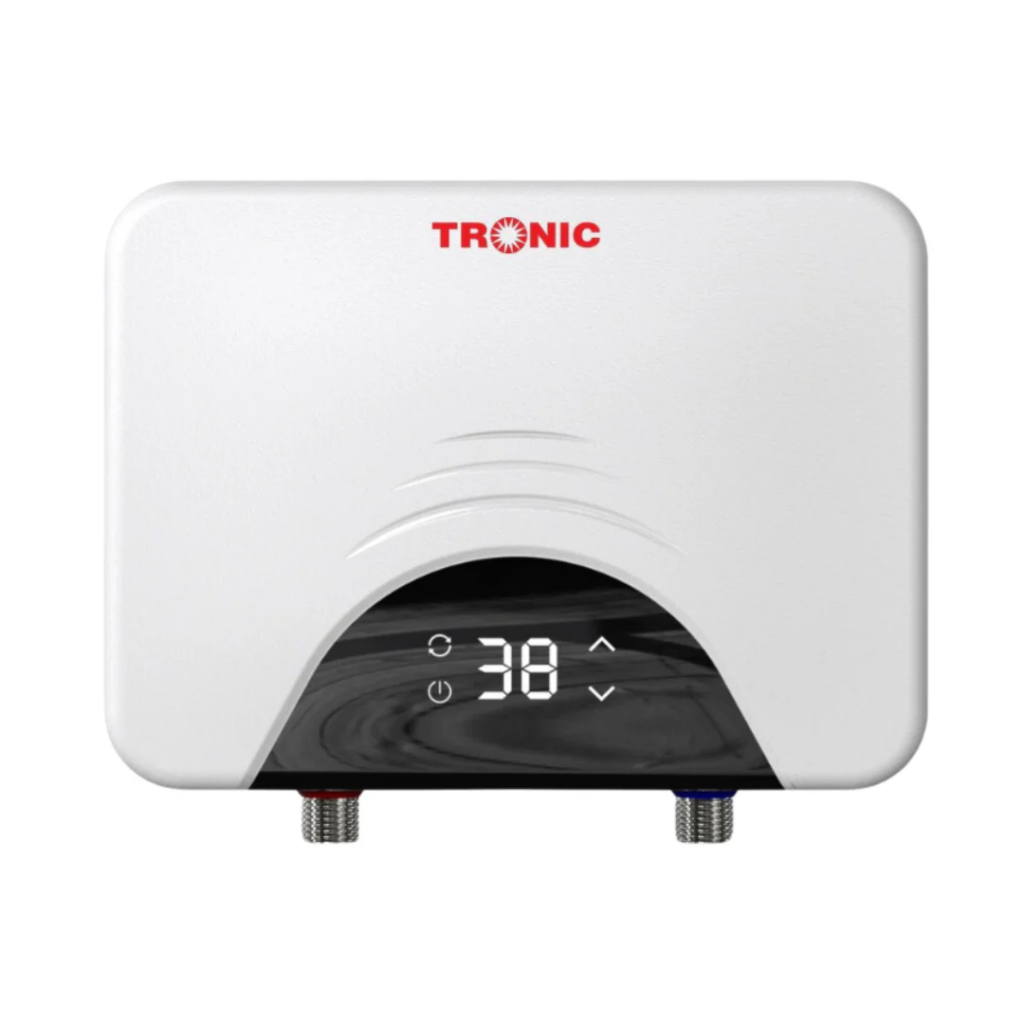

Тип керування: механіка проти інтелектуальної електроніки
Історично управління було гідравлічним (шток замикає контакти від тиску води). Його мінус — коливання температури при зміні напору. Сучасний нагрівач проточної води використовує електронне керування (архітектури 2i, 3i, 4i).
- Технологія 3i (Closed-loop): Три датчики безперервно коригують потужність за допомогою симісторів (широтно-імпульсна модуляція), підтримуючи точну температуру до 0,5 °C.
- Технологія 4i (SERVOTRONIC): Вершина інженерії. Якщо прилад розуміє, що не витягує задану температуру (наприклад, крижана вода взимку), моторизований сервоклапан автоматично злегка прикриває протік. Температура залишається ідеально стабільною без потреби додатково налаштовувати змішувач.
Додаткові опції: захист від накипу та обмеження температури
Безпека у ванній кімнаті жорстко регламентується стандартами. Обладнання, що монтується у зоні 1 або 2, повинно мати клас захисту IP24 або IP25. Програмний захист від перегріву дозволяє заблокувати максимум на позначці 43 °C (захист від ошпарювання), що критично важливо для сімей з дітьми.
Який проточний водонагрівач краще: порівняння з накопичувальним бойлером
Енергоефективність та реальні витрати на електроенергію
Накопичувальні бойлери постійно втрачають тепло (standby-energy-consumption), періодично вмикаючи ТЕН для підігріву. Енергоефективність проточників близька до 99%, адже вони споживають електрику лише під час фактичного водорозбору. Інтелектуальна модуляція потужності економить до 20% енергії, оскільки зникає необхідність розбавляти перегріту воду холодною (тепло не зливається в каналізацію).
Габарити та особливості монтажу в обмеженому просторі
Відсутність бака робить прилади ультракомпактними. Водонагрівач на кран або модель під мийку звільняє корисний простір на кухні для систем фільтрації чи сортування сміття. Довжина траси від нагрівача до крана скорочується до мінімуму, тому ви не втрачаєте літри питної води, чекаючи, поки стече холодна.
Поради експерта: як подовжити термін служби приладу
- Пневматична дегідратація: Якщо прилад залишається в неопалюваному будинку на зиму, звичайного зливу води недостатньо (капілярні ефекти утримують вологу). Використовуйте компресор для продувки системи (часто через інтегрований ніпель Шредера), інакше фазовий перехід води в лід розірве полімерні канали теплообмінника.
- Обслуговування периферії: Регулярно прочищайте сітчастий фільтр на вході та аератори на кранах. Забитий аератор створює зворотний тиск і зменшує протік, через що електроніка може не подати живлення на спіраль.
- Діагностика ТЕНа: Якщо індикація є, а вода холодна — заміряйте опір ТЕНа мультиметром. Значення має бути в межах 10–50 Ом. Безкінечність (OL) означає фізичний обрив резистивної нитки.
Підбиваючи підсумки: як зробити правильний вибір
Вибір водонагрівача https://toolmax.com.ua/vodonagrivachi — це насамперед інженерне завдання, де ключову роль відіграють можливості вашої електромережі, показники жорсткості води та необхідний об’єм споживання. Щоб система працювала безвідмовно, варто заздалегідь розрахувати потрібну потужність за формулою, перевірити переріз ввідного кабелю, визначитися з типом нагрівального елемента і лише після цього переходити до покупки. Знайти надійне обладнання під будь-які, навіть найсуворіші технічні вимоги найзручніше у спеціалізованих місцях — наприклад, у каталозі інженерної сантехніки ToolMax, де за допомогою зручних фільтрів можна швидко підібрати оптимальну напірну чи безнапірну модель із сучасним електронним керуванням та надійним захистом від накипу.
