На жаль, реалії сьогодення змушують нас бути готовими до тривалих відключень електроенергії. Але панікувати не варто. Правильно організована резервна лінія живлення може забезпечити роботу життєво важливих приладів, зберігши ваш комфорт та спокій. У цій статті ми детально, крок за кроком, розберемо, як створити так званий “тривожний щиток” для базових потреб: освітлення та холодильника. Це практичний посібник, який допоможе вам розібратися в номіналах автоматів, типах ПЗВ та логіці побудови надійної системи.
Аудит потужності та вибір приладів
Перш ніж бігти в магазин за обладнанням, потрібно чітко визначити, що саме ми будемо живити. Наша мета — мінімальний, але достатній для комфорту набір. Це кілька лампочок та холодильник. Чому саме вони? Холодильник — це збереження продуктів, що є критично важливим при тривалих відключеннях. А світло — це базова безпека, зарядка гаджетів та психологічний комфорт.
Тепер перейдемо до цифр. Нам потрібно порахувати сумарну потужність цих споживачів.
- Освітлення. Сучасні LED-лампи дуже економні. Одна лампа споживає в середньому 7-12 Вт. Припустимо, ми хочемо заживити три ключові точки: в кухні, кімнаті та санвузлі. Разом це буде приблизно 3 * 12 Вт = 36 Вт. Візьмемо з невеликим запасом – 50 Вт.
- Холодильник. Це найпотужніший споживач у нашому списку. Його компресор працює не постійно, а вмикається періодично. Середня споживана потужність сучасного холодильника класу А+ становить близько 150-200 Вт. Але є критичний нюанс — пускові струми. У момент запуску компресора споживання може короткочасно зростати в 5-7 разів, досягаючи 1000-1500 Вт (1-1.5 кВт). Це ключовий фактор, який вплине на вибір нашого джерела резервного живлення (генератора чи інвертора) та захисної автоматики.
Отже, наша розрахункова постійна потужність становить: 50 Вт (світло) + 200 Вт (холодильник) = 250 Вт. Пікова (пускова) потужність: 50 Вт + 1500 Вт = 1550 Вт.
Це означає, що нам потрібне джерело живлення (генератор, інвертор з акумулятором), здатне видавати номінальну потужність не менше 300-400 Вт і витримувати короткочасне навантаження до 1.6-2 кВт.
Архітектура “тривожного щитка”
Що таке “тривожний щиток”? По суті, це невеликий додатковий електричний щиток, в якому змонтована система перемикання живлення між основною мережею та резервним джерелом (генератором, інвертором). Головний принцип — повна ізоляція резервної лінії від загальної мережі. Це питання безпеки вашої техніки, вашого життя і життя електриків, які працюють на лінії. Ніколи, за жодних обставин, не можна допускати зустрічної напруги від вашого генератора в загальну мережу.

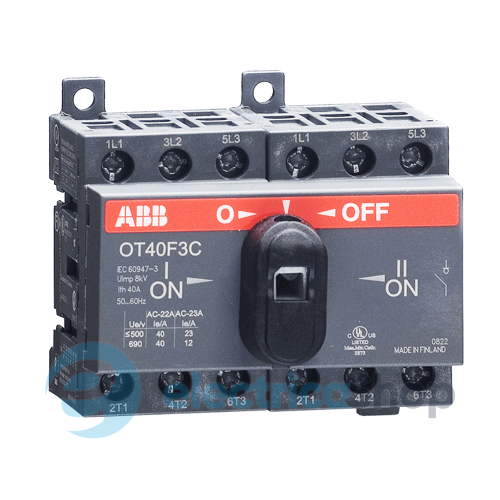

Для реалізації цієї задачі використовується спеціальний пристрій — перекидний (реверсивний) рубильник. Це трипозиційний перемикач:
- Положення “1” (вгору) — живлення на обрані лінії (світло, холодильник) подається від основної мережі.
- Положення “0” (посередині) — лінії повністю знеструмлені. Це нейтральне положення, яке використовується під час перемикання.
- Положення “2” (вниз) — живлення подається від резервного джерела.
Таким чином, ви фізично розриваєте зв’язок з основною мережею перед тим, як подати напругу від генератора. Це найнадійніший і найбезпечніший спосіб.
Вибір автоматичних вимикачів та ПЗВ
Ось ми й дісталися до найважливішого — вибору захисту. Неправильно підібрані автомати та ПЗВ (пристрій захисного відключення) можуть або не спрацювати в потрібний момент, або навпаки, вимикатися без причини, створюючи зайві проблеми.

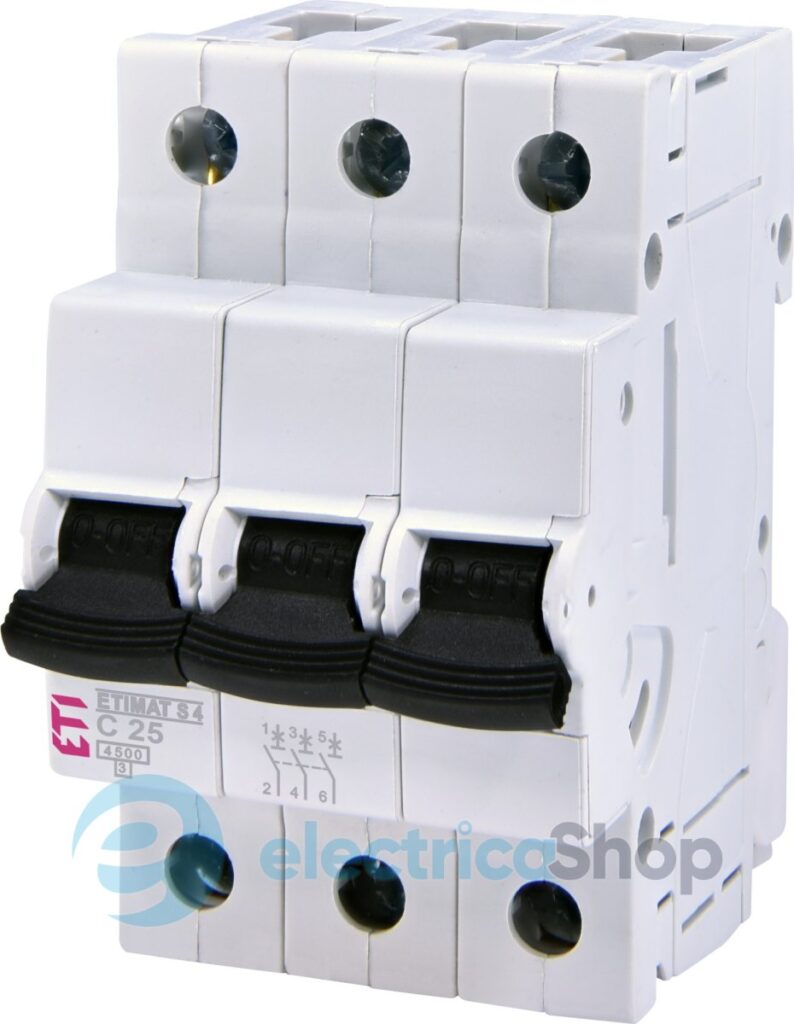

Автоматичні вимикачі (АВ)
Автомат захищає лінію та підключені прилади від двох речей: короткого замикання (миттєвий стрибок струму в сотні ампер) та перевантаження (тривале перевищення допустимого струму). Ключові параметри для вибору:
- Номінальний струм (Ампери, А). Показує, який струм автомат може пропускати нескінченно довго, не вимикаючись. Розраховується за формулою: I=P/U, де P — потужність, U — напруга (230 В).
- Лінія освітлення: 50 Вт / 230 В ≈ 0.22 А. Здавалося б, можна поставити автомат на 1 А, але таких майже не існує, та й це непрактично. Зазвичай на освітлення ставлять автомат на 6 А або 10 А. Це стандарт, який забезпечує надійний захист для проводки відповідного перерізу (1.5 мм²).
- Лінія холодильника: 200 Вт (номінал) / 230 В ≈ 0.87 А. Але ми пам’ятаємо про пускові струми! Навіть короткочасне перевищення може вибити автомат. Тому для розеток, куди вмикається холодильник, зазвичай ставлять автомат на 16 А.
- Час-струмова характеристика (літера перед номіналом: B, C, D). Це надзвичайно важливий параметр, який визначає чутливість автомата до короткочасних перевантажень (тих самих пускових струмів).
- Характеристика “B”: Спрацьовує при перевищенні номіналу в 3-5 разів. Ідеально підходить для ліній освітлення та розеток, де немає потужних двигунів. Для нашого світла — це оптимальний вибір (наприклад, B6).
- Характеристика “C”: Спрацьовує при перевищенні номіналу в 5-10 разів. Це “золотий стандарт” для побутових розеток. Він спокійно витримає пусковий струм холодильника і не спрацює без потреби. Наш вибір для лінії холодильника — C16.
- Характеристика “D”: Для промислового обладнання з дуже великими пусковими струмами (потужні верстати, насоси). В квартирі не використовується.
Пристрій захисного відключення (ПЗВ)
Якщо автомат захищає техніку, то ПЗВ (або диференційний вимикач) захищає людину від ураження електричним струмом. Він не реагує на перевантаження чи коротке замикання. Його завдання — порівнювати струм, що пішов по фазному проводу, з тим, що повернувся по нульовому. Якщо виникає різниця (витік), це означає, що струм пішов кудись на сторону — наприклад, через тіло людини, яка торкнулася пошкодженого проводу. ПЗВ миттєво розриває ланцюг.
Ключові параметри ПЗВ:
- Номінальний струм (А). Він має бути на один щабель вищим за номінал автомата, який стоїть після нього в ланцюзі. Тобто, якщо після ПЗВ стоїть автомат на 16 А, то ПЗВ слід брати на 25 А. Це робиться для того, щоб ПЗВ не працював на межі своїх можливостей і не вийшов з ладу від перевантажень, які має відпрацювати автомат.
- Струм витоку (мА). Це чутливість пристрою. Для захисту людини в побутових умовах використовуються ПЗВ зі струмом витоку 30 мА. Це безпечний поріг, який не завдасть шкоди здоров’ю. Існують також більш чутливі ПЗВ на 10 мА, їх ставлять на окремі лінії у приміщеннях з підвищеною вологістю (наприклад, для бойлера чи пральної машини у ванній).
- Тип ПЗВ.
- Тип “AC”: Реагує тільки на змінний синусоїдальний струм витоку. Це найпростіший і найдешевший тип, але для сучасної техніки він вже не є оптимальним.
- Тип “A”: Реагує як на змінний, так і на пульсуючий постійний струм витоку. Більшість сучасної побутової техніки (холодильники, пральні машини, комп’ютери) мають імпульсні блоки живлення, які можуть створювати саме пульсуючі витоки. Тому тип “А” є рекомендованим для побутового використання сьогодні. Він значно надійніше захистить вас.
Величезний вибір якісної модульної автоматики, включаючи автоматичні вимикачі та ПЗВ різних типів та номіналів, можна знайти в спеціалізованих магазинах. Наприклад, на сайті electrica-shop.com.ua представлені прилади від провідних виробників, де можна підібрати компоненти, що точно підійдуть для вашого “тривожного щитка”.
Важливий момент! Монтаж електрощитка — це робота, яка вимагає знань, навичок та дотримання правил безпеки. Якщо ви не є кваліфікованим електриком, настійно рекомендуємо довірити цю роботу професіоналу. Неправильне підключення може призвести до пошкодження техніки, пожежі або ураження струмом.
Отже, як висновок, бачимо, що витративши час на планування та кошти на якісні компоненти, ви отримаєте впевненість, що базові потреби вашої родини будуть задоволені: продукти залишаться свіжими та в домі буде світло.
Пам’ятайте, що головними принципами при роботі з електрикою є безпека та надійність. Не заощаджуйте на якості автоматики, адже від неї залежить робота техніки та й ваше життя. Підходьте до цього завдання відповідально, і тоді жоден блекаут не застане вас зненацька.
